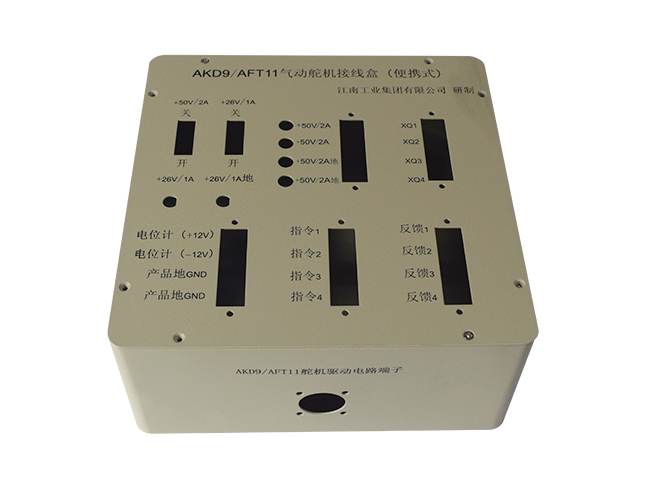

工控箱钣金对长宽高、对角线、孔位、门缝、安装基准都有严格公差（常规 ±0.5mm 内），精度误差来源集中在：展开补偿误差、激光下料偏差、折弯回弹、焊接热收缩、工装定位、后处理变形，下面分全工序落地管控。
一、图纸展开与编程源头控制（控精度）
精准折弯补偿数据库
不同板厚、材质、折弯 R 建立固定补偿值，编程自动叠加：
SPCC 1.0/1.2/1.5mm、304 不锈钢单独一套补偿参数，禁止凭手感临时修改；
防水扣边、折压死边单独设置补偿，避免箱体高度、深度偏大偏小。
统一基准坐标系
所有开孔、仪表窗、压铆螺母、安装孔全部以同一基准边标注，不采用多基准，防止累积公差；展开图单独标注对角线理论值，方便后期校验。
预留焊接收缩工艺余量
拼焊箱体单边预留 0.3～0.8mm 收缩量；大尺寸立式控制柜按长度比例放大补偿，抵消焊接拉扯缩短。
编程模拟校验
激光程序导出后电脑 3D 模拟折弯成型，检查孔距、边距是否干涉、尺寸超差，确认无误再上机切割。
二、激光下料工序精度管控
机床定期校准
每周校准激光切割轴原点、对角线补偿；每月做矩形样板切割复测，长宽、对角线误差超 0.1mm 立即校准丝杆、皮带间隙。
板材平铺压紧
整张板材用吸盘 / 夹具贴紧工作台，防止切割时板材震动位移，产生长短边误差；薄板加装负压吸附平台。
切割工艺稳定，减少热变形
薄板低速、小功率、均匀穿孔，避免局部高温板材拱起；不锈钢氮气冷却切割，减少热胀冷缩带来尺寸漂移。
首件全尺寸检测
每批di一件下料完成，卡尺测量长宽、孔距、边距、对角线，合格再批量切割；不良调整补偿重新下料。
去除毛刺再流转
切口挂渣、熔瘤会造成折弯贴合间隙，间接导致成型尺寸偏大，下料后统一去毛刺倒角。
三、数控折弯（工控箱方正度核心工序）
1. 设备与模具管控
上下模具无磨损、无崩口，V 槽宽度匹配板厚；磨损模具回弹不稳定，批量尺寸波动大。
数控折弯机同步轴定期校准，左右滑块平行度达标，防止箱体左右高度不一致。
后挡料定期归零校准，每批次前用标准块校准挡料基准。
2. 回弹控制，消除角度误差
不锈钢回弹大于冷轧板，同一厚度分开加工，单独加大过折角度补偿；
厚板多次分步折弯，不一次压死，避免应力回弹导致 90° 变成 88°/92°，箱体菱形超差。
长围框长边分段折弯，减少单侧回弹累积。
3. 折弯首件三检制度
首件折弯完成，测量：外形长宽、高度、内空尺寸、对角线、孔位偏移；
矩形箱体对角线差值控制≤0.8mm，超差微调折弯补偿，批量生产中途每 20 件抽测一次。
4. 禁止人工随意敲击校正
暴力敲击会产生塑性形变，局部尺寸突变，批量一致性失控。
四、焊接工序：严控热收缩变形，守住成品尺寸
焊接是尺寸超差主要环节，无工装自由焊接必然对角线超差、箱体扭曲。
刚性焊接定位工装（必备）
厚钢板基准平台 + 可调直角挡块、螺旋压紧器；箱体四面完全压紧贴合基准面，限制焊接自由收缩。
焊前复测定位尺寸
围框拼装压紧后，复测长宽、对角线，误差控制在 0.3mm 内再点焊固定。
优化焊接工艺减小热输入
防水不锈钢箱：脉冲氩弧焊，小电流、短焊道；
冷轧普通机柜：精细二保点焊，分段间隔焊；
禁止连续满焊一条长边，单侧持续高温单向拉扯。
对称对角焊接顺序
对角交替施焊，平衡热收缩拉力；一条长焊缝分 3～5 段分段退焊，降温后再焊下一段。
完全冷却再松工装
焊完高温状态不可拆卸夹具，室温自然冷却 2 小时以上再取出，防止高温自由收缩跑偏。
高精度机柜增加低温去应力工序
200℃保温 2h 缓慢冷却，释放内部焊接应力，避免后期喷涂、存放缓慢变形。
五、压铆、开孔、攻丝尺寸管控
压铆螺母柱专用定位工装，统一压铆深度，保证螺纹中心距、离地高度公差 ±0.2mm；
进出线翻边孔、仪表窗口统一模具冲压 / 激光定位，孔位坐标批量稳定；
所有安装孔采用通止规检测，防止孔径偏大、偏位导致导轨、元器件装配错位。
六、表面处理防变形、防尺寸漂移
喷塑、酸洗高温容易轻微变形，破坏成型精度：
轻薄箱体喷涂前增加临时支撑工装，吊挂多点受力，单点悬空自重变形；
烘干温度严格控制，不超 180℃，避免板材高温软化拱曲；
喷涂后螺纹孔、定位基准孔回丝清理粉末，防止装配时孔位有效尺寸变小；
不锈钢酸洗钝化常温处理，避免高温氧化形变。
七、装配与成品终检闭环管控
五金装配统一工装定位
铰链、门锁、气弹簧安装采用定位治具，保证门板四周缝隙均匀（缝隙差≤0.3mm），不会出现一边大一边小。
成品全尺寸检测标准（出货必检）
检测项目：
① 外形总长、总宽、总深；
② 内空安装尺寸；
③ 两组对角线差值；
④ 所有安装孔、仪表窗坐标；
⑤ 门板四周均匀缝隙；
⑥ 立柱垂直度、底面平面度（放置平地无翘角悬空）。
尺寸超差分级处理
对角线差＞1mm、外形超 ±0.8mm 判定不合格，工装校正或返工，严禁流入下道装配。
八、批量稳定性日常管理
设备定期保养校准
激光机丝杆、折弯机同步轴、焊接平台基准每周校验；
同一型号保留标准样件，每批次对比参照；
建立尺寸异常台账：记录下料、折弯、焊接哪道工序产生偏差，持续优化补偿参数；
人员标准化作业，禁止随意修改机床补偿、焊接顺序、工装压紧方式。
九、常见精度失效快速解决
箱体对角线差值大、菱形扭曲 → 缺少焊接工装、焊接顺序错误、未冷却拆夹具；
门板缝隙一边宽一边窄 → 折弯回弹不一致、铰链无定位工装；
安装孔整体偏移 → 展开基准混乱、激光板材吸附不牢；
箱体高度 / 深度批量偏大偏小 → 折弯补偿值错误、扣边折压不到位；
喷涂后门板关不严、轻微翘曲 → 高温烘干无支撑，焊接残余应力释放变形。
