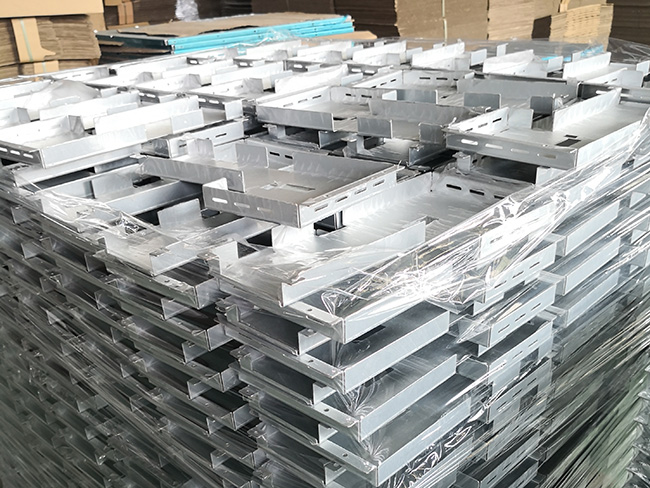

​非标冲压件覆盖图纸评审、材料、模具、调模试模、冲压量产、后处理、检验，多用于通信机柜、充电桩、设备五金配件；非标件zui大风险：图纸考虑不周、模具缺陷、材料错用、批量一致性失控、后处理带来二次不良。
一、图纸 & DFM 前期评审（很多问题源头在这里）
内角不能直角 90°
冲裁、成型内角必须 R 圆角；直角会造成模具刀口崩裂，零件应力集中，后期使用开裂。
孔位安全距离
孔到零件边缘、孔到折弯 / 翻边距离不足，冲压时孔被拉扯变形、撕裂。
通用：孔边距离外形边缘 ≥1.2t；孔距离折弯线≥1.5t（t 为板厚），空间不够改为长圆孔，或折弯后再冲孔。
折弯内 R 不能太小
折弯内 R≥1.5 倍板厚；R 过小外侧拉伸产生微裂纹，电镀喷涂之后裂纹放大。
注意材料轧制纹路（纤维方向）
折弯线尽量垂直于轧制纹路；折弯线顺着材料纹路，极易折弯开裂，不锈钢、镀锌板尤其明显。
拉伸、翻边圆角不能尖角
拉伸底角、转角圆角过小，直接拉裂；翻边高度不要超过材料极限翻边高度。
弹片类零件预留回弹补偿
不锈钢弹片、磷铜弹片一定存在回弹，图纸不能只给理论角度，要注明允许回弹区间，模具必须做预补偿。
标注毛刺方向
装配件要明确毛刺朝向：内部零件毛刺不能朝向电路一侧，防止短路；装配接触面毛刺会造成装配间隙。
坑：直接拿样品就开模，不做工艺评审，模具做完才发现结构冲压做不出来，需要改模花钱耽误交期。
二、材料来料避坑
材质牌号、材质等级不能混用
普通 SPCC 不能替代深冲 SPCC‑SD 做折弯、拉伸件，延伸率不足直接开裂。
弹片：301 不锈钢做弹性件；普通 304 弹性差，反复按压容易永久变形。
磷铜 / 黄铜导电弹片，不能用普通铜替代。
镀锌板 SGCC 区分普通料与深冲料，普通镀锌折弯镀层容易网状开裂。
材料厚度严格核对，避免偷料减薄；薄板减薄会造成压筋后刚度不足、抖动。
卷材表面检查：锈点、压痕、油污、辊印；原材料缺陷会 100% 复制到每一个冲压产品。
材料硬度确认：硬态材料禁止直接用于折弯成型。
坑：供应商为降本替换低等级材料，小批量看不出，大批量出现批量开裂。
三、模具阶段避坑（非标件核心）
工艺方案选择
大批量优先级进模（连续模），效率高一致性好；
几百件小样品，优先单工序模；数量极少，不建议开冲压模，改用激光切割 + 折弯。
模具间隙合理
冲裁间隙按板厚、材质匹配；间隙大→毛刺大；间隙过小刀口容易崩、磨损快。
压料力必须足够
压料力不足，零件翘曲、扭曲、拉伸起皱；薄板常见。
定位要可靠
采用导正销定位，只靠边定位容易偏移，批量尺寸波动；级进模一定要导正销。
模具刀口、成型 R 打磨到位，不能有刀纹尖角，否则划伤工件。
易磨损零件做镶件
小孔冲头、窄凸台做成可更换镶件，磨损后直接换镶件，不用整个模具返修。
拉伸模做好防起皱压料圈；拉伸件防止起皱、拉裂。
坑：模具偷工减料不用镶件，批量生产冲头频繁断裂，生产断断续续。
四、试模、首件确认避坑
首件不能只看外观，必须全尺寸检测：外形、孔径、折弯角度、翻边高度、弹片行程。
检查断面毛刺，测量毛刺高度；通信机箱内部件毛刺过高属于重大隐患，会造成电路板短路。
折弯、拉伸部位强光检查微观发丝裂纹，肉眼微裂纹，电镀、喷塑烘烤后会扩大开裂。
弹片必须做寿命模拟按压测试，看是否塑性变形、弹力不足。
模拟装配，把冲压件装入实际整机，确认无干涉；图纸尺寸合格不等于装配合格。
首件确认签字，未确认严禁批量生产。
坑：只看外观没查微裂纹，批量做完流转到喷涂后才发现开裂，整批报废。
五、量产冲压过程管控
定时巡检模具刀口磨损：刀口磨损直接毛刺变大、尺寸漂移。
卷材表面的油污、铁粉要清理；铁粉压入零件表面形成压痕凹点。
冲压速度匹配材料，不锈钢折弯、拉伸不宜速度过快，过快容易开裂。
防止混料：不同版本、不同材质的产品分开摆放，标识清楚，避免混批。
冲压产生的铁屑及时清理模具；铁屑压到工件表面造成凹坑。
注意零件变形：卸料不良会造成零件压伤、扭曲。
高频量产不良：毛刺超标、翘曲扭曲、孔变形、折弯角度回弹、表面压痕。
六、后处理（非常容易忽略的次生问题）
去毛刺
冲裁后的毛刺，装配类、通信内部件必须去毛刺；滚筒去毛刺、振动研磨；注意弹片件不能过度研磨，会改变弹片厚度与弹力。
⚠️弹片导电触点，不建议滚筒研磨，容易把接触尖角磨平，影响导电性能。
电镀、镀锌
冲压件尖角边缘镀层会偏薄；盐雾要求高的零件需要注意。
有微裂纹的零件，电镀后裂纹会扩张显现；不良品不要流入电镀。
氢脆风险：高强度弹片冲压后电镀，要做除氢烘烤，防止弹片断裂。
喷涂
冲压尖角位置涂层薄；有微裂纹经过烘烤会裂开暴露。
坑：冲压本身没问题，后处理才暴露出前期隐藏缺陷。
七、包装存放
不锈钢件避免直接堆叠，防止压痕；
镀锌件包装注意防潮，仓库潮湿会产生白锈；
弹片零件不能挤压堆放，挤压造成永久形变。
