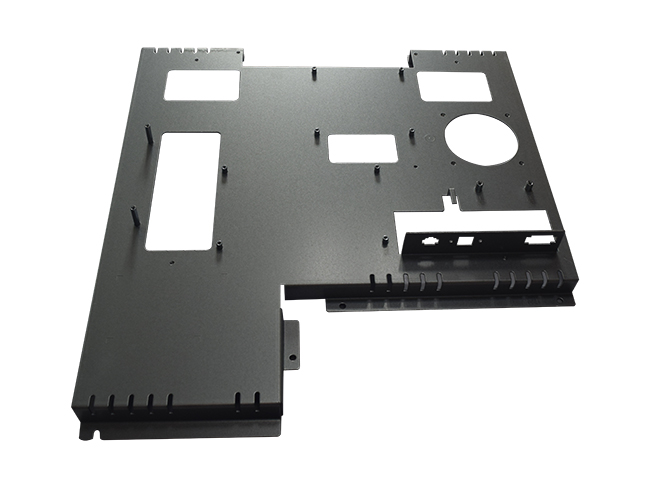

​非标钣金没有标准件图纸，多为机箱、机架、面板、支架；特点：小批量、结构多变、公差累积明显，质量风险大多来自图纸评审、展开、焊接变形、表面处理干涉。那么，下面小编讲解一下非标钣金加工的工艺要点：
一、设计与图纸阶段

1. 折弯内 R 不能过小：碳钢≥1× 板厚；不锈钢≥1.5× 板厚，铝≥2× 板厚，否则折弯开裂。
2. 孔距离折弯边≥3 倍板厚，防止折弯把孔拉扯变形。
3. 公差不要照搬机加工：普通钣金外形 ±0.5mm，孔位 ±0.2mm；超高精度会大幅抬升成本；装配优先采用长圆孔吸收公差，不要硬圆孔强定位。
4. 喷塑膜厚 60‑100μm，配合间隙要预留涂层厚度，否则喷涂后装配干涉。
5. 接地点必须标注遮蔽，不能被粉末覆盖；封闭腔体设计排水、透气工艺孔。
6. 薄板结构增加加强筋，避免刚度不足晃动。

二、下料（激光切割）

1. 必须设置切缝补偿，首件测量再批量；
2. 尖角尽量设计 R0.5‑1mm，防止激光尖角烧蚀；
3. 切割后彻底去除毛刺，否则划伤线缆、装配卡滞。

三、折弯工序

1. 材料不同回弹不一样：不锈钢、铝回弹大，必须做角度补偿；
2. 避免折弯模具干涉，有些三维结构理论可行，机床无法加工；
3. 关键装配尺寸首件确认，不能只看 CAD 模型。

四、焊接（非标zui大变形来源）

1. 薄板尽量少用连续满焊；优先跳焊、点焊、对角焊接，配工装夹具，减少扭曲、对角线偏差。
2. 焊后校正，不能指望喷涂掩盖变形。
3. 焊缝打磨到位，否则焊缝藏油污水汽，喷涂后起泡生锈。

五、压铆 / 螺柱

- M5 螺母建议板厚≥1.5mm；板太薄压铆螺纹有效牙不足，振动容易松脱；
- 区分压铆、拉铆、焊接螺母各自适用板厚；禁止虚压。

六、表面处理

1. 螺纹孔、销孔使用耐高温硅胶塞遮蔽，普通胶带高温融化留残胶。
2. 腔体内部、焊缝同样要做好前处理，不能只处理外表面。
3. 户外件选用耐候聚酯粉末，不要用环氧粉末。
